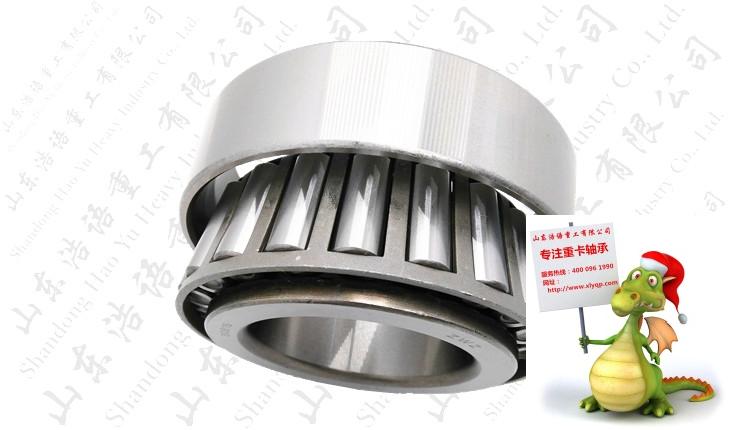

06.32489.0069 圆锥滚子轴承 30614 06.32489.0068
| HD425-单级桥-中桥（卡车桥）* |
| 序号 | 新图号 | 轴承型号/陕汽号 | 轴承通用型号 | 轴承尺寸 | 安装位置 | 名称 | 用量 | 原图号/物料号 | 原图号/物料号 | 原图号/物料号 | 通用图号 |
| 1 | 31312 | 31312 | 27312E | 60*130*33.5 | 后桥角齿外轴承 | 圆锥滚子轴承 | 1 | 06.32499.0027 | 06.32499.0087 |
|
|
| 2 | 06.32489.0069 | 30614 |
| 70*165*57 | 中桥角齿内轴承 | 圆锥滚子轴承 | 1 | 06.32489.0068 |
|
|
|
| 3 | 06.32609.0065 | FAG575867 |
| 40*94*30 | 中桥角齿导向轴承 | 圆柱滚子轴承 | 1 |
|
|
|
|
| 4 | 30214 | 30214 | 7214E | 70*125*26.25 | 中桥主轴后轴承 | 圆锥滚子轴承 | 1 | 06.32489.0018 |
|
|
|
| 5 | 30312 | 30312 | 7312E | 60*130*33.5 | 中桥主轴前轴承 | 圆锥滚子轴承 | 1 | 06.32489.0113 |
|
|
|
| 6 | 32021 | 32021 | 2007121E | 105*160*35 | 中桥差速器轴承-右 | 圆锥滚子轴承 | 1 | 06.32489.0070 | 06.32489.0071 | 06.32489.0116 |
|
| 7 | 33021 | 33021 | 3007121E | 105*160*43 | 中桥差速器轴承-左 | 圆锥滚子轴承 | 1 | 06.32499.0183 | 06.32499.0188 |
|
|
| 8 | DZ9112326211 | QJ211M |
| 55*100*22 | 贯通轴轴承 | 角接触球轴承 | 1 |
|
|
|
|
| 9 | 33019 | 33019 | 3007119E | 95*145*39 | 后轮外轴承 | 圆锥滚子轴承 | 2 | 06.32499.0123 |
|
|
|
| 10 | 30222 | 30222 | 7222E | 110*200*41 | 后轮内轴承 | 圆锥滚子轴承 | 2 | 30222A0FAG |
|
|
|
| 11 | 06.36959.0014 |
|
| 42*62*25 | 制动凸轮轴关节轴承 | 关节轴承 | 4 | 06.36959.0018 |
|
|
|
| 12 | 06.31420.0302 | 6211/C3 |
| 50*100*21 | 前贯通轴轴承 | 深沟球轴承 | 1 |
|
|
|
|
| HD425-单级桥-后桥（卡车桥）* |
| 序号 | 新图号 | 轴承型号/陕汽号 | 轴承通用型号 | 轴承尺寸 | 安装位置 | 名称 | 用量 | 原图号/物料号 | 原图号/物料号 | 原图号/物料号 | 通用图号 |
| 1 | 31312 | 31312 | 27312E | 60*130*33.5 | 后桥角齿外轴承 | 圆锥滚子轴承 | 1 | 06.32499.0027 | 06.32499.0087 |
|
|
| 2 | 06.32489.0069 | 30614 |
| 70*165*57 | 后桥角齿内轴承 | 圆锥滚子轴承 | 1 | 06.32489.0068 |
|
|
|
| 3 | 06.32609.0065 | FAG575867 |
| 40*94*30 | 后桥角齿导向轴承 | 圆柱滚子轴承 | 1 |
|
|
|
|
| 4 | 32021 | 32021 | 2007121E | 105*160*35 | 后桥差速器轴承-左 | 圆锥滚子轴承 | 1 | 06.32489.0070 | 06.32489.0071 | 06.32489.0116 |
|
| 5 | 33021 | 33021 | 3007121E | 105*160*43 | 后桥差速器轴承-右 | 圆锥滚子轴承 | 1 | 06.32499.0183 | 06.32499.0188 |
|
|
| 6 | 33019 | 33019 | 3007119E | 95*145*39 | 后轮外轴承 | 圆锥滚子轴承 | 2 | 06.32499.0123 |
|
|
|
| 7 | 30222 | 30222 | 7222E | 110*200*41 | 后轮内轴承 | 圆锥滚子轴承 |
|
|
|
|
|
