如何选用角接触球轴承及解决方案

浏览数:33
文章附图

01

关于单列角接触球轴承的受力


单列角接触球轴承既能承受径向负荷,也能承受轴向负荷。轴向负荷的承载能力取决于接触角度的大小。



但单列角接触球轴承仅能承受单向的轴向负荷


如果反向受力的话,轴承将会散掉。




02

单列角接触球轴承

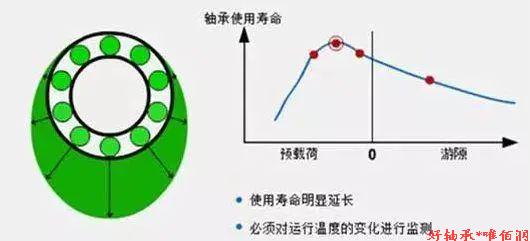

预负荷与寿命之间的关系


单列角接触球轴承在轻微预负荷情况下可以实现最佳的使用寿命。




如果预负荷过大,会造成轴承过载,摩擦力升高,轴承可能会出现抱死现象,从而降低轴承的使用寿命。



如果游隙过大的话,会产生噪音和振动,此时设备的精度无法保证,同时轴承内部受力的滚子数目会减小,使轴承存在过早失效的风险。




03

角接触球轴承的配对使用


当轴向负荷过大时,我们常常采用两个轴承串联的方式来增加载荷。如下图所示,这是我们理想中的状态。




而实际情况,由于轴承高度方向公差较大,如下图所示:



假设下端轴承内圈公差走上线,就会出现如上图所示的受力情况。



所以,当需要两个轴承靠在一起使用时,强烈建议采用配对轴承!



04

关于配对轴承的解决方案


a、高端进口轴承采用通用配组轴承

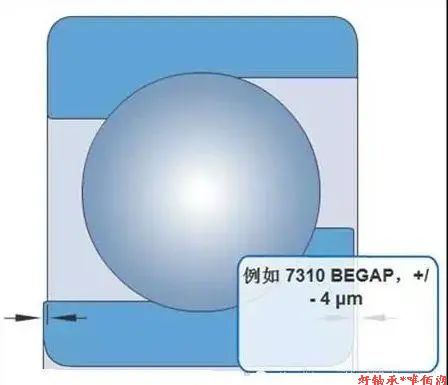

如下图所示,7310BEGAP轴承在高度方面的公差仅为±0.004㎜。


从而实现万能配对,优点是方便安装。但缺点同样很明显,由于对加工要求特别高,因而价格较高,适用于高端场合。


b、较为经济的解决方案:采用配对轴承


对应后缀分别为DB、DF和DT。这是一个比较经济的解决方案。
